Hangzhou Ting Ting Trading Co., Ltd. ist einer der führenden Hersteller und Lieferanten von horizontalen Balkensägen in China. Da wir über weltweit führende Produktionsanlagen und starke Fertigungskapazitäten verfügen, heißen wir Sie herzlich willkommen, in unserem Werk Premium-Horizontalbalkensägen zu kaufen. Für eine Preisberatung kontaktieren Sie uns.
Funktionsprinzip
Das Funktionsprinzip einer Balkensägemaschine umfasst zwei Aspekte: Übertragung und elektronische Steuerung. Der mechanische Übertragungsteil umfasst Sägeblätter, Führungsschienen, Übertragungswellen und andere Komponenten. Das präzise mechanische Design gewährleistet die Stabilität des Sägeblatts beim Hochgeschwindigkeitsrollen. Das elektronische Steuerungssystem ist das Herzstück und verwendet hochpräzise Sensoren und Steuerungen, um die Bewegungsbahn der Säge präzise zu steuern. Daher kann diese Maschine hochpräzise Schnittergebnisse erzielen.
Im Vergleich zu Standard-Sägemaschinen liegt der größte Fortschritt der Plattenaufteilsäge in der Integration ausgefeilter und präziser Automatisierungssysteme. Dank der CNC-Technologie kann die Plattensäge automatisch Schneidprogramme mit minimalem manuellen Eingriff ausführen. In Verbindung mit automatischen Lade- und Entladeplattformen müssen Bediener lediglich Schnittabmessungen eingeben oder eine Schnittliste hochladen; Die Anlage übernimmt dann automatisch das Laden, Positionieren und Schneiden der Werkstücke. Dieser hochautomatisierte Ansatz reduziert die Arbeitskosten erheblich und minimiert gleichzeitig die Wahrscheinlichkeit menschlicher Fehler, wodurch die Präzision und Genauigkeit des Bearbeitungsprozesses gewährleistet wird.
Hauptfunktionen und Diagramme
|
NEIN. |
Funktionseinheit |
Beschreibung der Funktionsmerkmale |
Bildanzeige |
|
1 |
Hauptstruktur |
Wählen Sie hochqualitativen Stahl, übernehmen Sie die Prozessschweißtechnologie und die Glühbehandlung mit hoher -Dichte, um die Stabilität und Lebensdauer des Hauptkörpers effektiv zu gewährleisten. |
|
|
2 |
elektrisches Steuersystem |
Übernahme der bekannten taiwanesischen Marke Fatek PLC, große Speicherkapazität, hohe{1}Geschwindigkeitsverarbeitungskapazität, stabil und zuverlässig. |
|
|
3 |

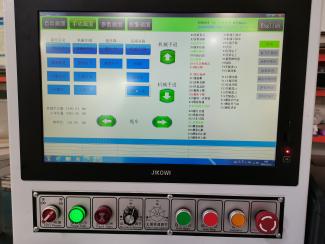

Bedienoberfläche |
Die Benutzeroberfläche des Panel-Displays ist einfach und leicht verständlich, und der Steuermodus ist sicher und zuverlässig. Perfekte Führungsbedienung und schnelle Fehlerbehebung, kann das erforderliche Sägeschema bearbeiten und das Sägen simulieren. Es kann mit einer Vielzahl von Optimierungssoftware, Barcode-Management-Software und Automatisierungssoftware kompatibel und integriert werden. |
|
|
4 |
Servomechanismus |
Dank des leistungsstarken Servomotorantriebs kann der Steuerbefehl schnell und präzise ausgeführt werden, um ein effizientes Schneiden zu gewährleisten. |
|
|
5 |

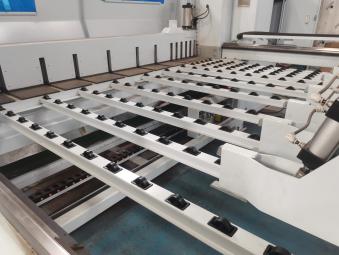

AIR-Flotationstisch |
Um das Problem der Zuführung zu lösen, wird ein Luftschwebetisch vom Kugeltyp eingesetzt. |
|
|
6 |

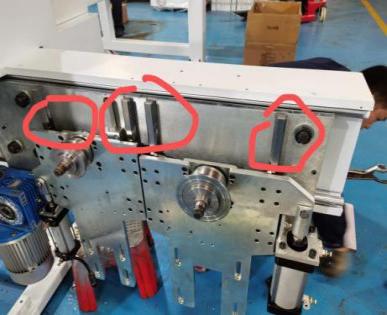

Sägegerät |
1. Die Führungsschiene für den Sägewagenbetrieb verfügt über eine kreisförmige Schiene mit hoher Härte. 2. Die Installationsmethode der Führungsschiene übernimmt die Installationsmethode mit der Seite nach oben und unten. Es wird auf und ab auf der 25-mm-Tischplatte installiert, was die Verhinderung von Schraubenlockerungen und Beeinträchtigungen der Geradheit erheblich verbessert und sicherstellt, dass es bei langfristiger Verwendung nicht zu Verformungen kommt und die Führungsschiene nicht falsch ausgerichtet wird. |
|
|
7 |
Vorschubklemmenvorrichtung |
Leistungsstarker pneumatischer Vorschubspanner, angetrieben durch präzise Servopositionierung. |
|
|
8 |
Seitliche Neigungsvorrichtung |
Die optionale seitliche Neigungsvorrichtung kann ein präzises Sägen effektiv gewährleisten. |
|
|
9 |

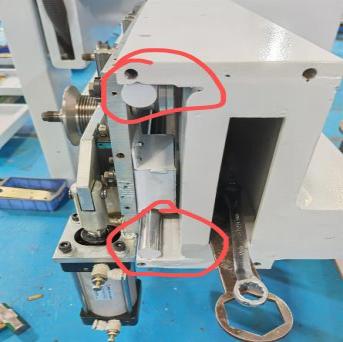

Präzisionslinearführung |
1. Beim Heben des Sägeblatts wird das Design der importierten quadratischen linearen Führungsschiene übernommen. 2. Zwei Sägen übernehmen ein unabhängiges Hebedesign. 3. Verbessern Sie die Stabilität des Sägeblatthubs und die Genauigkeit des vertikalen Hubs erheblich. Das unabhängige Anheben des Sägeblatts verbessert die Sägewirkung erheblich und eignet sich zum Sägen aller Arten von Brettern. |
|
|
10 |

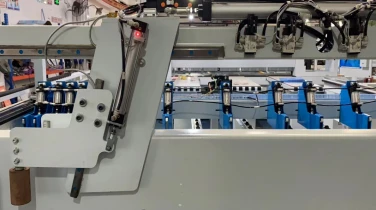

Greifervorschubmechanismus |
Es wird die geschlossene -Präzisionskompensation des deutschen elektronischen Lineals ausgewählt, die Kompensationstoleranz beträgt plus oder minus 0,02 mm und der hochpräzise Zahnradvorschubmechanismus ist ausgewählt. |
|
|
11 |
Staubsammelsystem |
Die Staubstruktur vom Typ -hat eine gute Staubentfernungswirkung, wodurch die Arbeitsumgebung aufgeräumter wird und die Gefahr für Personen verringert wird. Die Produktionsumgebung ist sauberer und der Lärm ist gering. |
|
|
12 |

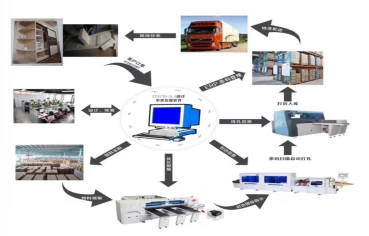

Remote-Docking Servicesystem |
Es kann einen Fernüberwachungsdienst für den Betriebsstatus realisieren und das intelligente IOT-Docking erweitern und optimieren (optional). |
|
Technische Parameter
|
Hauptsäge |
|||||
|
Spindelrollgeschwindigkeit |
4800 U/min |
EinstechenSägeblattdurchmesser |
180mm |
||
|
GWelle für DachsägeRollgeschwindigkeit |
6100 U/min |
GWelle für DachsägeDurchmesser |
55mm |
||
|
Sägegeschwindigkeit |
0-100 m/min (Variable Frequenz einstellbar) |
Max. ArbeitenDicke |
100mm |
||
|
Hauptsägenleistung |
15 kW |
Max. arbeitening breite |
3700 mm |
||
|
Einstechensah Macht |
2,2 kW |
Futterratgeber |
Rundstangenführung |
||
|
Motorleistung einspeisen |
1,5 kW |
Hauptsägeblattdurchmesser |
350mm |
||
|
Motorleistung der Hochdruckluftversorgung |
2 * 3 kW |
Durchmesser der Hauptsägeblattwelle |
80mm |
||
|
CNC-Zuführtisch |
|||||
|
SErvo-Motor |
2 KW |
Fahrmodus |
Getriebe-/Zahnstangen-Schneckengetriebe |
||
|
CKontrollmodus |
Invt PLC |
Führungsmodus |
lineare Führungsschiene |
||
|
Fahrmodus |
Servomotor 2 kW |
ISchnittstelle |
19-Zoll-Touchscreen |
||
|
Positionierungsgenauigkeit |
Kleiner oder gleich ±0,2 mm |
Plattendicke |
Kleiner oder gleich 100 mm |
||
|
Bewegungsgeschwindigkeit |
0-100/min (Servo einstellbar) |
Bearbeitungsbreite |
0-3700mm |
||
|
Pressmethode |
Pressen der Zylinderklemme |
VerarbeitungLänge |
0-3700mm |
||
|
MAnipulator |
15 (flexible Doppelfinger) |
Luftdruck |
0,6–0,7 MPa |
||
|
Gesamteinheit |
|||||
|
Wacht |
Ungefähr 4500 kg |
Gesamtleistung |
26,7 kW |
||
|
GesamtDimension |
6680*6300*1750mm |
Tischhöhe |
950mm |
||
Vorteile
Hochpräzises Schneiden
Die Balkensägemaschine verwendet hochpräzise Sensoren und fortschrittliche elektronische Steuerungssysteme, um den Schneidprozess zu überwachen, die Arbeitsgenauigkeit sicherzustellen und Materialverschwendung zu reduzieren.
Verbessern Sie die Produktionseffizienz
Der Bediener muss lediglich die Schnittgröße oder den Schnittcode auf der Bedienoberfläche eingeben, und das Gerät reagiert schnell und führt den Schnitt durch. Dadurch wird die Verarbeitungseffizienz erheblich verbessert.
Starke Anpassungsfähigkeit
Die Balkensägemaschine kann Bretter aus verschiedenen Materialien bearbeiten, darunter Holzbretter, Kunststoffbretter und einige Metallbretter. Es kann präzise Schnitte durchführen, um den unterschiedlichen Anforderungen verschiedener Branchen und Kunden gerecht zu werden.
Reduzieren Sie die Arbeitskosten
Da die Balkensägemaschine einen automatisierten Betrieb realisieren kann, verringert sie den Bedarf an Fachkräften und senkt dadurch die Arbeitskosten.
Hohe Ressourcenauslastung
Die horizontale Plattenaufteilsäge kann durch die Berechnung und Optimierung von Schnittplänen die Ausnutzung von Rohstoffen effektiv verbessern. Dadurch wird Abfall reduziert.
Hohe Sicherheit
Die Ausrüstung erfordert während des Schneidvorgangs keinen direkten menschlichen Kontakt, wodurch die Unfallgefahr verringert wird.
